KQ-400MSE兆聲波清洗機產品介紹

KQ-400MSE是兆聲波清洗機MSE系列中的中間容量型號，以320×320×150mm方形槽體和15L容量，在實驗室小批量（KQ-300CE，10L）與產業大批量（KQ-500MSE，24L）之間提供了均衡過渡的中批量精密清洗方案。設備配備0.5/1.0/1.7MHz可選單頻兆聲頻率、400W超聲功率、500W加熱系統、7寸TFT全彩觸控操作界面、間歇脫氣功能和9組程序存儲，不銹鋼烤漆外殼，整機外形410×410×325mm。KQ-400MSE以320mm方形槽體對多種方形精密工件（晶圓盒、光學基板等）提供良好適配，適合精密制造中小型企業、研發中試產線以及有潔凈度要求的中批量精密清洗應用場景。

320×320mm方槽的中批量均衡定位

KQ-400MSE的內槽尺寸320×320mm在MSE系列方槽產品中處于中間檔位。這一尺寸相比KQ-500MSE（400×400mm）更為緊湊，設備占地從500×500mm縮減至410×410mm，節省約33%的臺面面積；相比KQ-300CE（250×250mm）又有明顯擴展，批量處理能力提升約65%。對于既不需要最大批量的產業產線、又超出實驗室規模需求的中型制造場景，320×320mm槽體提供了恰當?shù)奶幚硪?guī)?！诰o湊設備尺寸內實現適度的批量清洗能力，投資和運營成本更加合理。

KQ-400MSE 槽體規格

內槽長 320mm

內槽寬 320mm

內槽深 150mm

容量 15L

320×320mm 方形對稱槽體 · 15L中等容量 · 整機僅 410×410mm

15L的容量對于中小規模精密制造應用來說容量充裕——每批次可以放置標準晶圓承載架、多片光學基板或數件精密工件，滿足中試產線或中小型工廠的日常清洗需求。方形槽體對方形載具（如標準晶圓盒、方形基板載架）的空間適配性優于矩形槽，工件擺放更加規整，有助于提高聲場作用的均勻性。320mm的方槽邊長能夠容納6英寸（150mm直徑）晶圓的整批標準裝載盒，也能放置多片中等尺寸的方形光學基板，覆蓋了精密制造中最常見的工件尺寸范圍，工件適配性廣。

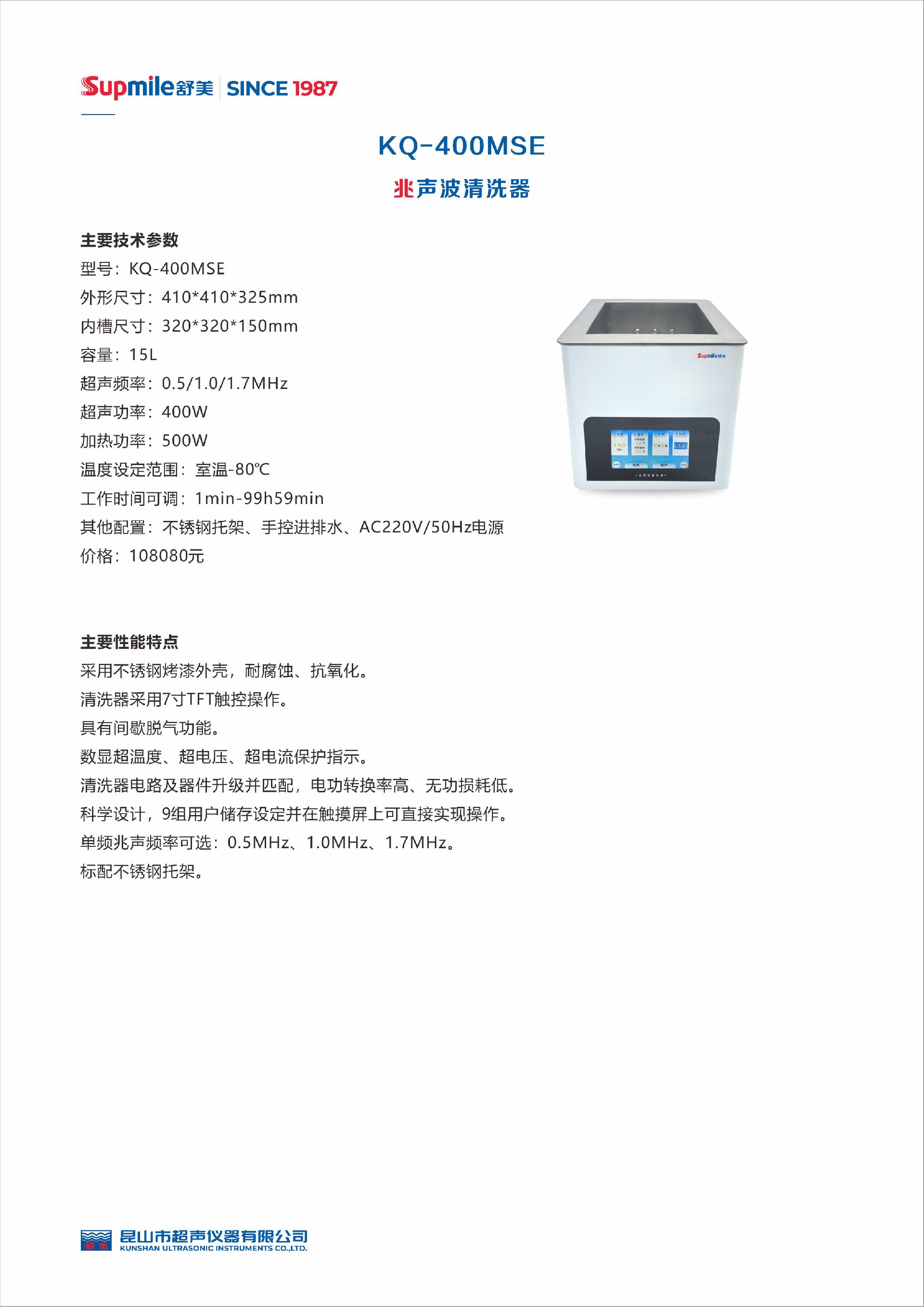

產品技術規格

MSE方槽系列完整產品線對比

兆聲波MSE方槽系列產品線對比：

▲ KQ-400MSE 在MSE系列中承上啟下，超聲功率高于科研級KQ-300CE（+67%），整機尺寸小于產業級KQ-500MSE（-33%），是中批量精密制造的均衡之選。

KQ-400MSE 與 KQ-400CE 的區別說明：兩款產品內槽尺寸相同（320×320×150mm），容量相同（15L），整機尺寸相同（410×410×325mm），加熱功率相同（500W）。核心區別在于：KQ-400CE 超聲功率為360W（0-100%連續可調），KQ-400MSE 超聲功率為400W（固定額定功率）；KQ-400CE 屬于CE子系列（與400CE共享型號命名規范），KQ-400MSE 屬于MSE子系列（功率型命名）。實際選型時可結合是否需要功率連續可調功能作出判斷。

三檔兆聲頻率的中批量應用配置

▲ 訂購時根據主要清洗工件類型選定兆聲頻率，320mm方槽對6英寸級方形工件載具適配良好，是該容量段方形工件清洗的優選槽型。

400W超聲功率的中批量清洗能力

KQ-400MSE配備的400W超聲功率在15L容量中產生約26.7W/L的功率密度，與同系列方槽產品的功率密度水平一致，保證了中批量清洗效果的可靠性。400W功率通過均勻布置的換能器陣列在320×320mm的方形槽底面建立均勻兆聲場，確保槽內各位置工件獲得相當一致的兆聲作用。對于中批量生產，聲場均勻性是保證批內產品潔凈度一致性的關鍵，方形槽體的四向?qū)ΨQ聲場分布特性配合均勻的換能器排布，為批內一致性提供了良好的硬件支撐。

與CE系列設計功率連續可調（0-100%）不同，KQ-400MSE采用固定額定功率輸出，簡化了操作設置，減少了生產操作中因功率設定錯誤帶來的工藝風險，適合生產環境中對工藝參數穩定性要求更高、需要減少操作變量的應用場景。三檔可選兆聲頻率配合固定功率，在保持足夠工藝靈活性的同時，使生產工藝更加規范可控。電路及器件經過升級匹配，電功轉換率高，無功損耗低，確保額定功率的長期穩定輸出。

500W加熱系統與溫控精度

KQ-400MSE配備的500W加熱系統對應15L容量，加熱功率密度約33W/L，升溫速度適中——約8-10分鐘可將15L清洗液從室溫加熱至50℃工作溫度。這一升溫時間對于精密制造產線來說是可接受的準備時間，不會對生產節拍造成明顯影響。溫度設定范圍室溫至80℃，7寸觸控屏提供精確的溫度設定輸入和實時溫度監控，操作人員可以直觀確認清洗液實際溫度與設定目標溫度的差值，確保清洗工藝始終在溫度受控條件下進行。

溫度控制對于兆聲清洗效果的穩定性有重要影響。清洗液溫度影響液體粘度，進而影響兆聲波的傳播速度和空化閾值；溫度還影響清洗化學品的溶解活性和工件表面的化學反應速率。在中批量生產環境中，保持清洗液溫度在設定值的穩定范圍內，是確保批次間產品潔凈度一致性的必要條件。KQ-400MSE的觸控溫控系統精確穩定，配合間歇脫氣功能，為中批量生產提供了完整的工藝條件控制能力。

間歇脫氣功能與中批量工藝管理

間歇脫氣功能（1s-59min59s可調）在KQ-400MSE的中批量應用場景中發揮著工藝穩定性保障的作用。對于連續多批次生產，清洗液狀態會隨每次清洗而逐漸變化，溶解氣體含量、化學品濃度、顆粒含量等參數都會發生漂移。通過在生產開始時執行標準化脫氣程序，并在設定的批次間隔后再次脫氣刷新，可以將清洗液狀態維持在相對穩定的工藝窗口內，減少因清洗液狀態漂移引起的產品潔凈度波動，提高產品良率的批次穩定性。

中批量生產中的脫氣管理建議：建議將班次開始脫氣（5-8分鐘）、每N批次后脫氣刷新（2-5分鐘）、清洗液更換后重新脫氣（8-12分鐘）等步驟納入標準作業程序（SOP）?？衫?組程序存儲，將不同情景下的脫氣程序和生產清洗程序分別存儲管理，通過程序編號調用實現操作標準化，減少對操作人員經驗的依賴，提高工藝的可重復性和產線的管理效率。

7寸觸控與9組程序的生產管理價值

KQ-400MSE的7寸TFT全彩觸控屏為中批量生產操作提供了直觀便捷的界面。生產環境中操作人員的注意力分配壓力較大，簡潔清晰的觸控界面能夠在最短時間內完成參數確認和設置變更。最長99小時59分鐘的時間設定范圍，即便是需要過夜浸泡處理的特殊工藝也能完整覆蓋，設定一次無需中途干預，降低了對操作人員的值守要求。數顯超溫度、超電壓、超電流多重保護系統，對中批量生產中可能出現的設備異常情況提供主動防護，在保護設備安全的同時避免因設備故障造成整批產品的損失。

9組程序存儲在中批量生產中的價值體現在多產品類型的快速切換能力上。中小型精密制造企業通常同時生產多種不同規格和類型的產品，每種產品對應特定的清洗工藝參數組合。將各產品的標準清洗程序分別存入程序組，操作人員換產時只需選擇對應程序編號啟動，避免了手動輸入?yún)?shù)的繁瑣和潛在錯誤，實現了清洗工序的標準化和產線換型的快速響應。這對于多品種、中批量精密制造的柔性生產管理具有實際價值。

典型應用場景

6英寸晶圓清洗：清洗6英寸晶圓及其標準裝載載具，320mm方槽對6英寸圓晶圓載具的容納適配良好，兆聲波實現亞微米顆粒高效去除。

中尺寸光學基板：清洗200-300mm規格的光學玻璃基板、光學晶體片，方形槽對方形基板的適配效率高，批內潔凈度一致性好。

精密電子封裝基板：中批量清洗BGA封裝基板、多層陶瓷基板，去除焊接殘留、研磨顆粒和化學污染，提升封裝良率。

MEMS器件中試：從實驗室研究向中試生產過渡階段的MEMS晶圓精密清洗，處理量介于實驗室單片與大批量產線之間。

精密光學濾光片：中批量清洗各類光學濾光片、分光鏡、激光反射鏡等，1.7MHz頻率選項保護精密鍍膜，1.0MHz高效去除顆粒污染。

LED外延片處理：LED芯片制造工序中的外延片精密清洗，去除外延生長工藝后的顆粒和化學殘留，提高芯片量產良率。

精密傳感器批量：壓力傳感器、流量傳感器、加速度傳感器等精密傳感器的中批量制程清洗，兆聲溫和處理保護精密敏感結構。

硬盤零部件：中批量清洗硬盤盤片、讀寫頭支架等精密存儲介質零部件，納米級顆粒去除防止存儲可靠性故障。

KQ-400MSE以320×320mm方槽和15L容量，在科研實驗室與產業大批量之間建立了有價值的中間檔位，滿足了精密制造中規模適中的批量清洗需求。方槽均勻聲場保證批內潔凈度一致性，中批量容量兼顧效率與靈活性，兆聲精密實現納米級顆粒去除，間歇脫氣維持工藝條件穩定，程序管理支持多品種切換生產。對于中小型精密制造企業，KQ-400MSE是均衡高效的專業選擇。

操作使用與工藝實施建議

KQ-400MSE在生產環境中的操作建議：設備應放置在通風良好的專用清洗工位，使用專用電源回路（建議16A獨立回路）。首次使用前，根據主要生產產品類型建立并驗證清洗程序，將經過工藝驗證的參數（溫度、時間、脫氣設定）存入對應程序組。日常生產前執行班次開始脫氣程序，達到清洗工作溫度后方可開始批量清洗，避免冷液直接開始清洗導致的溫度波動影響工藝效果。

工件放置時使用專用載具或不銹鋼托架，確保工件在槽內位置穩定均勻。對于需要精確追溯的產品，建議建立每批次清洗記錄（程序編號、實際溫度、批次數量、操作人員等），與產品追溯體系關聯，滿足精密制造質量管理的記錄要求。定期對清洗液狀態進行評估（顆粒含量、化學品濃度等），根據評估結果決定是否需要更換清洗液，維持穩定的清洗工藝窗口。

選擇KQ-400MSE的理由

KQ-400MSE兆聲波清洗機以320×320mm中型方形槽體、15L容量、0.5/1.0/1.7MHz可選單頻兆聲頻率、400W超聲功率、500W加熱系統、間歇脫氣功能、7寸TFT觸控操作和9組程序存儲，為精密制造中批量應用場景提供了均衡專業的兆聲波清洗解決方案。設備在保留科研級設備全部精密功能的基礎上，以適中的容量和合理的設備尺寸，實現了從實驗室到產線的自然過渡，是中小型精密制造企業、研發中試產線的理想配置。

選擇KQ-400MSE，就是選擇在中批量規模上實現納米級精密清洗的專業方案。設備配備完整的技術文檔和工藝指導材料，提供專業的安裝調試支持和持續的售后技術服務。歡迎訪問官方網站了解兆聲波清洗系列完整產品信息，或聯系我們的技術專家獲取工藝方案咨詢、選型建議和產線集成設計支持，讓KQ-400MSE成為您精密制造工序中的可靠清洗保障！
