KQ-500MSE兆聲波清洗機產品介紹

KQ-500MSE是兆聲波清洗機系列中容量規格最大的方形槽產品，以400×400×150mm的大方形內槽和24L容量，將兆聲波精密清洗技術帶入產業級批量應用場景。設備配備0.5/1.0/1.7MHz可選單頻兆聲頻率、500W超聲功率、1000W大功率加熱系統、7寸TFT全彩觸控操作界面、間歇脫氣功能和9組程序存儲，不銹鋼烤漆外殼，整機外形500×500×325mm。KQ-500MSE突破了兆聲波清洗設備容量偏小、僅適用于實驗室或小批量的傳統局限，以產業規模的處理能力實現納米級精密清洗效果，是對潔凈度要求極高的產業級精密制造場景的專業選配。

400×400mm大方槽的產業級價值

KQ-500MSE的內槽尺寸達到400×400mm，是本系列最大的方形槽規格，24L容量為CE/MSE兆聲系列中的最大容量。這一尺寸能夠容納更大規格的方形工件，或在單次清洗中處理更多數量的小型工件，真正具備了產業級批量清洗的處理能力。對于精密顯示面板基板、大尺寸光學基板、規格較大的晶圓承載盤（晶舟）、整批標準裝載盒裝載的晶圓等工件，KQ-500MSE的大方槽提供了足夠的容納空間，避免了小槽設備需要多批次清洗導致的時間延誤和批次間一致性問題。

KQ-500MSE 槽體規格

內槽長 400mm

內槽寬 400mm

內槽深 150mm

容量 24L

400×400mm 大方形對稱槽體 · 24L大容量 · 整機500×500mm

400×400mm的方形槽底面積達到0.16m2，約為同系列KQ-400CE（320×320mm，0.1024m2）的1.56倍，約為KQ-300CE（250×250mm，0.0625m2）的2.56倍，是系列中換能器陣列規模最大、聲場覆蓋面積最廣的方槽型號。對于在方形槽內進行工藝清洗的生產線，KQ-500MSE的大槽體意味著每批次可以清洗的工件數量顯著增加，直接提升生產線的清洗產出效率，降低每件產品的清洗工序時間成本，對提高工廠整體產能具有實際意義。

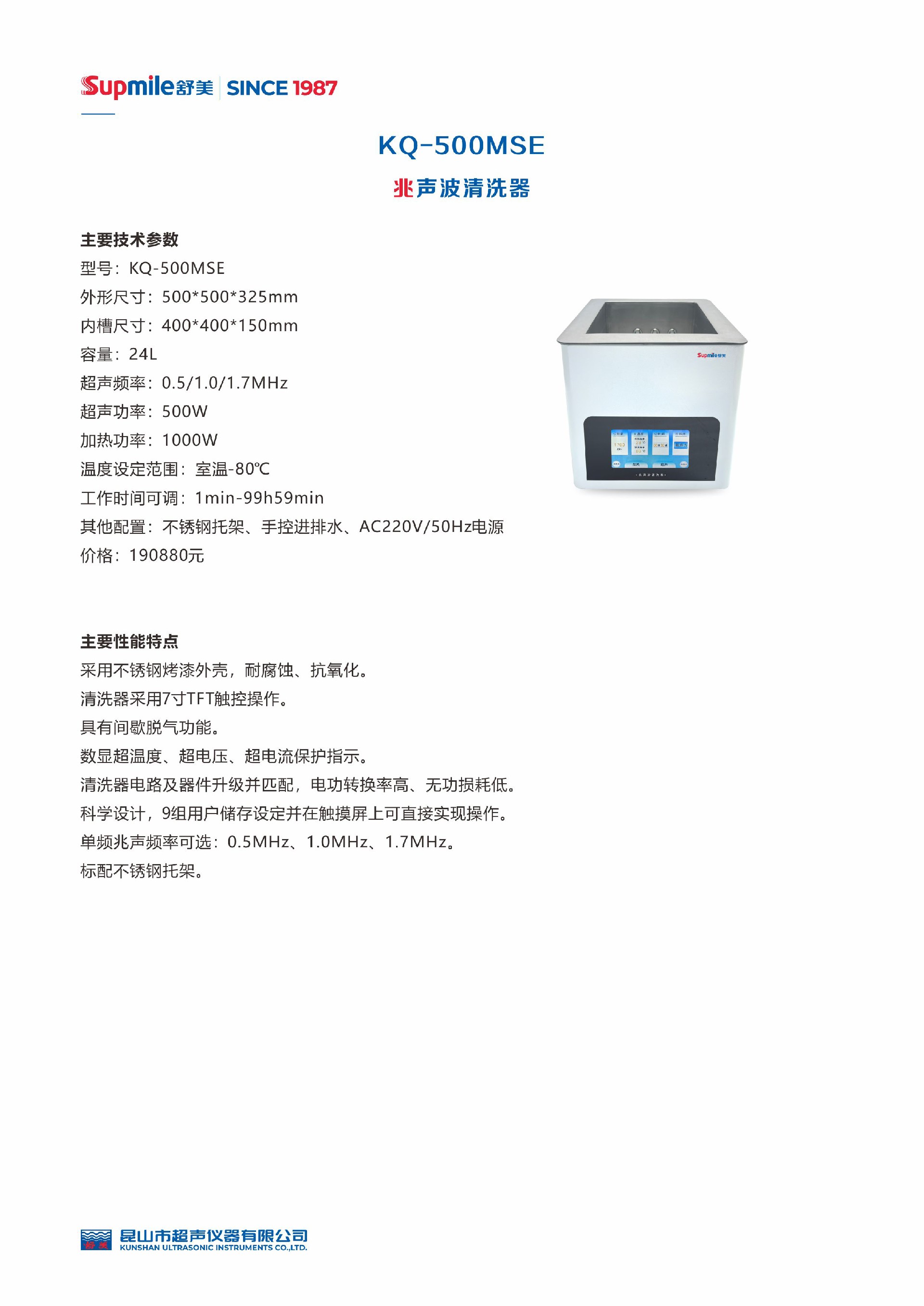

產品技術規格

兆聲波精密清洗系列完整產品對比

兆聲波清洗機完整系列產品線對比：

▲ KQ-500MSE 是系列中槽面積最大、加熱功率最高的方槽型號，專為產業級批量精密清洗需求設計。

三檔兆聲頻率的產業級應用選擇

▲ 400×400mm大方槽配合方形工件（晶圓承載盤、大尺寸光學基板、顯示面板基板），實現單批次大量處理，產業化效率高。

1000W大功率加熱系統的優勢

KQ-500MSE配備的1000W加熱功率是本系列方槽產品中最強的加熱配置。與KQ-400CE和KQ-300CE的500W加熱相比，1000W加熱功率針對24L大容量槽體提供了充裕的熱量供給。從加熱功率密度角度分析，1000W÷24L≈41.7W/L，與小型號相當，保證了大容量槽體的升溫速度不受影響。實際升溫表現上，約8-12分鐘即可將24L清洗液從室溫加熱至50℃工作溫度，充分滿足產業化生產節拍的要求，避免長時間等待加熱影響生產效率。

1000W大功率加熱在產業應用中的價值：產業化生產對設備的啟動準備時間有明確要求，過長的加熱等待時間會直接降低產線效率。KQ-500MSE的1000W加熱功率確保大容量槽體能夠在合理時間內達到工藝溫度，與上下游工序的節拍銜接更好。此外，大功率加熱系統在高頻使用環境下能夠更穩定地維持設定溫度，避免頻繁開蓋放置工件后的溫度恢復時間過長問題，保證每批次清洗的溫度條件一致。

溫度在兆聲清洗工藝中是關鍵工藝參數，對清洗液的粘度、清洗化學品的活性、兆聲波的傳播效率和空化效果均有顯著影響。在產業化應用中，溫度的精確穩定尤為重要——批量生產要求每批產品獲得相同的清洗效果，溫度波動是引起批次間差異的主要來源之一。KQ-500MSE的1000W加熱系統配合精確的觸控溫控，提供穩定可靠的溫度支持，為產業化精密清洗工藝的批次一致性提供硬件保障。

500W超聲功率的大面積均勻覆蓋

KQ-500MSE配備500W超聲功率，在400×400mm的大槽底面積上產生均勻分布的兆聲聲場。500W功率通過合理配置數量的換能器在400×400mm的方形區域內建立均勻聲場，確保槽內各位置工件都能獲得相當?shù)恼茁曌饔脧?qiáng)度，避免槽邊緣區域聲場強度顯著低于中心區域的情況。大面積均勻聲場對于產業化批量清洗至關重要——當槽內同時擺放多件工件時，位于不同位置的工件應當獲得相同的清洗效果，才能保證整批產品的潔凈度一致性。

超聲功率雖然未設計為連續可調（這與CE系列有所不同），固定的500W額定功率配合三檔可選的兆聲頻率，為用戶提供了在特定功率水平下選擇最適合工件的頻率配置的能力，簡化了操作，同時保持了對產業化應用充分的工藝靈活性。500W功率密度約20.8W/L（500W÷24L），對于大面積批量工件的產業化精密清洗來說是一個合理配置，既保證足夠的清洗強度，又不會因功率過高對精密工件表面造成不必要的損傷風險。均勻可靠的聲場是批量清洗質量一致性的基礎保障。

間歇脫氣功能與產業工藝穩定性

KQ-500MSE的間歇脫氣功能（1s-59min59s可調）在產業化應用中的價值與實驗室場景有所不同，但同樣不可忽視。在產業化生產中，清洗槽往往需要一整天甚至更長時間連續工作，清洗液在長時間使用過程中溶解氣體含量會因溫度、氣液界面接觸、化學反應等因素發生變化，影響兆聲波的傳播效率和空化效果。通過在生產開始前或在清洗液更換后執行標準化的脫氣程序，可以將清洗液狀態恢復到初始一致水平，確保整個生產班次期間清洗效果的穩定性。

產業化生產中脫氣程序的管理建議：建議在每個生產班次開始前執行固定的脫氣程序（建議5-10分鐘，具體時間根據工藝驗證確定），將此步驟納入標準作業程序（SOP）并存入9組程序中的固定位置（如程序1專用于脫氣預處理，程序2-9用于不同產品的清洗工藝）。每次更換清洗液后同樣執行脫氣程序。這樣的標準化管理能夠顯著減少批次間清洗效果的波動，提高產品良率的穩定性，對于需要滿足嚴格質量管理體系要求的精密制造企業尤為重要。

7寸觸控與9組程序在產業化中的效率價值

KQ-500MSE的7寸TFT觸控操作系統在產業化生產中提供了顯著的操作效率優勢。大型清晰的觸控界面讓操作人員能夠快速確認和調整工藝參數，特別是在生產緊張的班次中，減少參數設置時間就意味著提高生產效率。最長99小時59分鐘的時間設定能力，滿足某些特殊精密清洗工藝需要超長時間浸泡處理的需求，無需中途人工干預重新設定時間。數顯超溫度、超電壓、超電流保護系統對于工業生產環境中可能發生的電力波動、設備異常等情況提供主動防護，保障設備安全和工件安全。

9組程序存儲在產業化應用中有不同于實驗室的使用價值：工廠通常生產多種型號的產品，不同產品對應不同的清洗工藝參數（頻率、功率、溫度、時間的組合），9組程序能夠涵蓋主要的產品類型，操作人員換線時只需選擇對應產品的程序編號，極大簡化了換線操作，減少了換線時間，同時消除了手動輸入?yún)?shù)時可能出現的失誤，提高了生產規范性和工藝執行一致性。

產業級應用場景

大尺寸晶圓批量清洗：清洗8英寸晶圓承載盤（晶舟）或多片晶圓，400×400mm大槽單批次處理量大，兆聲波實現亞微米顆粒高效去除，滿足半導體制程潔凈要求。

平板顯示基板：清洗LCD/OLED顯示面板的大尺寸玻璃基板，方形槽對方形面板工件的空間適配性優異，1.0/1.7MHz兆聲精細去污不損傷薄膜結構。

光伏電池片前處理：硅太陽能電池片制造過程中的精密清洗，大批量高效處理，0.5MHz兆聲有效去除切割顆粒和工藝污染物，提高電池轉化效率。

大尺寸光學基板：清洗用于精密測量、激光系統或高端攝影光學系統的大尺寸光學基板，1.7MHz兆聲極致精細，不損傷AR/HR精密鍍膜。

半導體掩模版清洗：清洗光刻工藝用掩模版（光罩），EUV/DUV掩模版上的顆粒污染直接影響光刻精度，兆聲波是去除掩模版表面顆粒的標準技術手段。

精密結構陶瓷件：批量清洗高精度陶瓷基板、氧化鋁/氮化鋁陶瓷載片等，去除加工顆粒和化學殘留，為后續薄膜沉積或焊接工藝做準備。

硬盤存儲介質：批量處理硬盤盤片、磁頭部件的精密清洗，兆聲波高效去除納米級顆粒，防止顆粒污染導致的磁道損傷，保證存儲可靠性。

精密傳感器與MEMS：大批量生產中MEMS傳感器、加速度計、陀螺儀等精密傳感器的制程清洗，溫和兆聲保護微納結構，同時保證批量生產中的清洗一致性。

KQ-500MSE以其最大的方形槽體和最強的加熱功率，成為兆聲波精密清洗系列中服務產業化大批量需求的旗艦方槽產品。24L大容量提升單批次處理量，400×400mm適配大尺寸方形工件，1000W快速加熱縮短班次準備時間，兆聲精密實現產業級納米清洗，9組程序支持多產品線快速切換。對于規模化精密制造企業，KQ-500MSE是產業化兆聲精密清洗的專業解決方案。

安裝配置與產線集成建議

KQ-500MSE作為產業級清洗設備，在工廠環境中的部署建議：整機外形500×500×325mm，重量適中，可放置在標準工作臺或?qū)Ｓ们逑垂の慌_(tái)面上。使用普通AC220V單相電源，1000W加熱+500W超聲總功率1500W，需確保供電回路有足夠容量（建議使用獨立的20A回路）。設備應放置在通風良好的區域，使用特種清洗化學品時應配置合適的局部排風設施，保護操作人員健康。

在生產流程集成方面，KQ-500MSE適合配置在半導體、顯示面板、光學等精密制造產線的專用清洗工位。建議與上下游工序的設備布局相結合，考慮工件的傳輸路徑和載具設計，確保工件從上道工序取出后能夠快速放入清洗槽，完成清洗后及時進入下道工序，最小化工件在清洗外的暴露時間，保證工藝整體的潔凈度管理水平。超純水管路的接入、廢液收集系統的配套以及定期清洗液更換的操作流程，應作為產線SOP的一部分進行規范，確保精密制造產線的清洗工序始終處于受控狀態。

選擇KQ-500MSE的理由

KQ-500MSE兆聲波清洗機以400×400mm大正方形槽體、24L大容量、可選單頻兆聲頻率（0.5/1.0/1.7MHz）、500W超聲功率、1000W大功率加熱、間歇脫氣功能、7寸TFT觸控操作和9組程序存儲的完整配置，為精密制造企業在產業規模上實現兆聲波精密清洗提供了專業可靠的解決方案。與同系列小容量型號相比，KQ-500MSE在保持全部核心技術功能的基礎上，以更大的槽體、更強的加熱和更高的批量處理能力，滿足了從實驗室向產業化規模擴大時對清洗設備的升級需求。

選擇KQ-500MSE，就是選擇將兆聲波精密清洗技術引入產業化規模應用的專業方案。設備配備完整的技術文檔和工藝指導資料，提供專業的安裝調試、工藝參數優化咨詢和長期售后技術支持。歡迎訪問官方網站深入了解兆聲波清洗技術及完整產品系列，或聯系我們的技術與銷售團隊進行產線集成方案咨詢、工藝評估和設備選型，讓KQ-500MSE成為您精密制造產線的可靠清洗保障！
